| 塑料检查井产品规格： |

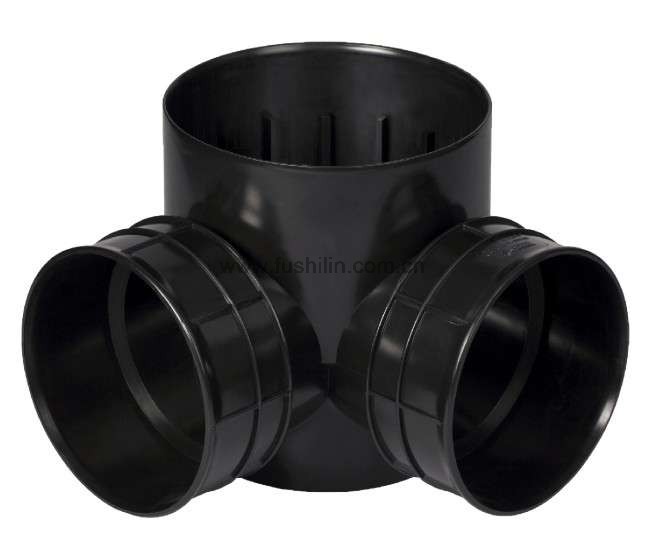

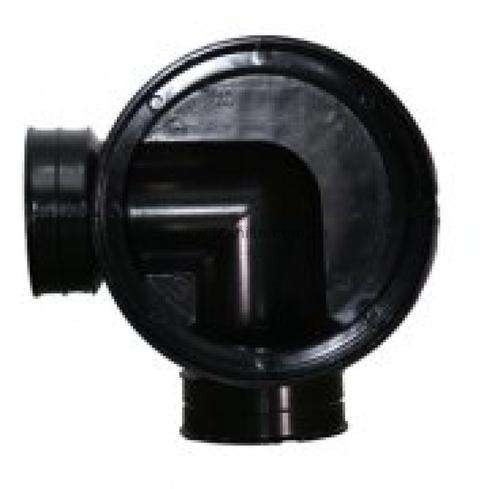

| 产品规格尺寸分为D450（井座直径450mm），D700，D1000，D1200和D1500，每种尺寸的井座可分为起始井、直通井，三通井和异形井等，支管大小根据外接排水管材大小而定, 但不得大于井座尺寸减200mm，井的高度一般不高于1800mm。 |

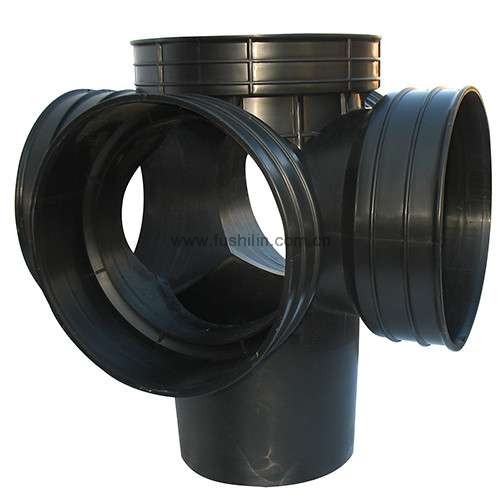

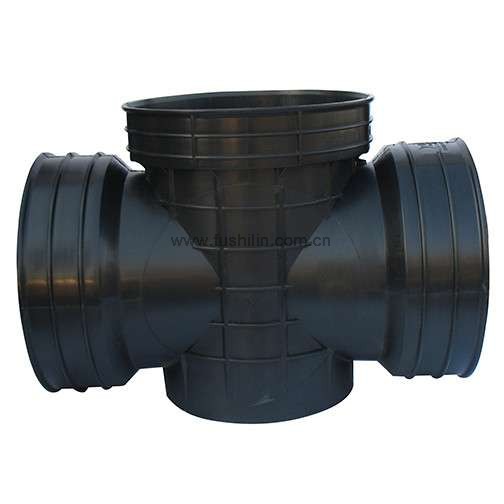

| 流槽式污水四通井座 | |||||||||
| 井筒 | 200 | 315 | 450 | 500 | 630 | 700 | 1000 | 1200 | 1500 |
| 连接管道承口 | 160B | 200 | 200 | 225 | 225 | 300 | 300 | 300 | 300 |
| 225 | 225 | 300 | 300 | 400 | 400 | 400 | 400 | ||
| 300 | 300 | 400 | 400 | 500 | 500 | 500 | 500 | ||
| 160B | 400 | 500 | 600 | 600 | 600 | 600 | |||
| 200B | 250B | 400B | 800 | 800 | 800 | ||||
| 250B | 315B | 500B | 1000 | 1000 | 1000 | ||||
| 400B | 1200 | ||||||||
| 塑料检查井结构详情 |
| 1、清掏圆弧设计，加强筋，导流槽，加强壁厚 |
| 2、产品符合最新行业标准CJT233-2016 |
| 3、结构改变，材料改性，其中加强筋增强，三角筋设计合理，厚度变薄，用料减少但荷载大幅度增强。 |
| 4、PP/PE材料，耐低温，韧性好。 |
| 5、采用一次注塑成型加工工艺，PP/PE材料，抗低温，韧性好、内壁光滑、无剪切。井座中设置清晰的导流槽，使其有效防止水流对冲，避免水头损失，从而大大减少污物滞留堵塞，便于清通和维护。 |
| 6、清掏圆弧设计能使水枪和弹簧钢棒等清掏工具出入管网申通无阻。 |
| 7、环形台阶支撑特点：塑料检查井井筒承口采用360°环形台阶支撑，受力面均匀，支管承口网状加筋分布，使井座受到垂直压力分布均匀，来自地表压力通过加强筋直接传输到基础，大大减少了井座的破坏力增加整体安全性，确保井体不变形。 |
| 8、R弧设计：接口R弧设计，便于井筒和管道安装，且密封胶圈不易脱落。如果没有R弧，密封胶圈容易滑出接口。 |
| 9、柔性连接：塑料检查井扩口式柔性连接，使管道与井座周围的黏土共同运动，很好地解决了传统检查井与塑料管道连接所产生的不均匀沉降问题，有效防止地面塌陷。 |
| ①加筋设计：在塑料检查井井座与连接管道的各承插口外部表面增加3-5根加强筋，结构设计采用工字钢原理带有垂直的加强筋，增强检查井座环钢度，大大增加荷载受力。 | |||
| ②加筋分布设计在塑料检查井井体与井座底部进行了加筋分布设计，大大增强井座整体受力，均匀承载。 | |||
| ③底部通透设计井座底部采用通透设计，使井座底部回填土更充满，无空际，无虚土，达到实回填，以保证均匀沉降。 | |||
| ④R弧形设计一有效防止坠落物堆积。 | |||
| ⑤无剪切力设计检查井荷载直接传递到检查井基座， 防止井简与井座承口处受载破裂。 |
| 塑料检查井应用领域 |
| 1、建筑小区（居住区、公共建筑区、厂区等）、城乡市政、工业园区、旧城改造等范围内埋地塑料排水管道外径不大于1200mm、埋设深度不大于8m的塑料排水检查井工程的设计、施工和维护保养。 |
| 2、一般土质、软土土质、季节性冻土土质和湿陷性黄土土质条件下的塑料排水检查井施工； |
| 3、抗震设防裂度为9度及9度以下的地区。 |
| 4、一般车道的地面荷载按汽车总重15t（后轮压5t）；消防车道的地面荷载按汽车总重30t（后轮压6t）设计。 |
| 5、地下水位按地面下不高于1.0m设计； |
| 6、新农村改造项目工程检查井的应用； |
| 7、河道改造工程检查井的应用： 2-A、无井筒安装，减少流阻碍； 2-B、河道整治项目； 2-C、施工作业面小，速度快； |
| 8、市政项目道路施工； |
| 9、楼盘小区施工； |
| 10、城市绿化带检查井施工用途； |
| 塑料检查井连接技术 |
| 支管连接技术： |
| 当支管高度位于井座之上时，采用井筒接入法：反之则采用井座接入法。藏虎井拥有支管连接技术能保证多根支管（PE、PVC管、铸铁管、镀锌管）从任意角度，任意高度与检查井密封可靠的连接 |
| 主管连接技术： |
| 独有的能适用与各种类型的埋地管道直接柔性承插连接，并能保证管线角度在线连续可调。柔性承插连接的优点是安装方便快捷、可靠、密封性好，并能适应一定的程度的沉降。 |
| 支管井筒接入法： |
| 1、先在支管接入部位用开孔器在井筒上开孔，然后在井筒上安装马鞍接头最后将支管接入马鞍接头。马鞍接头的部件包括马鞍螺母、马鞍压片、马鞍胶垫、马鞍丝头。橡胶马鞍经常用于调整角度和高度，方便安装并且适应一定的沉降。 |
| 2、检查井筒支管连接时取孔尺寸大于检查井筒1/2尺寸时的处理办法（可避免因取孔尺寸过大，导致破坏检查井筒整体强度） |
| 管道变径采用变径接头： |
| 当不同规格管道要进行变换时，可采用异径接头进行不同规格管道的变换。 |
| 调整支管高度后井座接入法： |
| 当支管标高无法从井筒开孔接入，也无法直接接入井座时，可采用弯头调整高度从中部接入井座。 |
| 单根支管井座接入法： |
| 当单根支管接入井座且需要变径时可采用变径接头进行转换 |
| 井座管道采用柔性承插链接： |
| a、柔性承插连接保证连接外管内底平接，水流申通无阻。 |
| b、内插连接连接处有明显的台阶，导致水头损失很大，会引起污物滞留。 |
| 井座能适用与所有埋地管道直接柔性承插连接，有适用与高波峰HDPE双壁波纹管和矮波峰HDPE双壁波纹管直接承插连接的内径系列井座，还有适用与PVC、HDPE中空壁缠绕管等直接承插连接的外径系列井座。 |
| 其他连接注意事项： |
| 井座与埋地管道的连接，均应采用橡胶密封圈柔性的连接，外圈用热收缩套进行密封，以适应地座变形等。 |
| 污水管道上应采用有流槽的检查井井座； |
| 雨水管道上的检查井，其井座应符合下列要求 |
| 道路雨水口应采用有沉泥室的井座 |
| 在雨水管道上需设置沉泥室井座的检查井时，宜设置在井筒外径大于等于500mm的检查井处 |
| 其他雨水检查井可采用有流槽的井座 |
| Manholes Product Features | ||||||
| NO.1 | 01、耐老化、寿命长 | |||||
| 部件采用热塑性塑料一次注塑而成，并通过国家化学建筑材料测试中心测试。 | ||||||
| NO.2 | 02、安全环保 | |||||
| 塑料检查井的材料是高抗冲共聚聚丙烯和高密度聚乙烯塑料无毒无味，使用后可回收利用，属于化学环保建材，符合国家环境保护的大政方针。 | ||||||
| NO.3 | 03、均匀沉降、抗压 | |||||
| 管道与井座柔性连接，管道与井的粘土共同运动、很好的解决了传统检查井与塑料管道连接所产生的不均匀沉降问题，有效防止地面塌陷。 | ||||||
| NO.4 | 04、施工方便快捷 | |||||
| 采用分体组装结构、井筒可现场切割、调整，适应各种安装深度要求，有效降低成本，大大提高施工进度，缩短工期是传统检查井的10-20倍以上，并可全天侯施工，砖砌检查井和其他水泥模块砌筑井与之无法相比。 | ||||||
| NO.5 | 05、高效排水 | |||||
| 内壁光滑流畅，设有导流槽，污物不易滞留，减少了堵塞的可能，有着出色的排水性能，雨污排放率是传统检查井的1至3倍。 | ||||||
| NO.6 | 06、重量轻，易于运输和安装 | |||||
| 性能可靠，承载能力强。适配性强品种齐全，可任意调节井筒调试及在筒体上打孔，调节方向，满足工程安装的一切需求。 | ||||||
| NO.7 | 07、综合造价低，维护费用少 | |||||
| 比传统检查井更具优势；可回收循环利用，有着巨大的社会效益。 | ||||||
| NO.8 | 08、密封性好、防渗漏 | |||||
| 因采用柔性连接的方式：灵活方便，能克服风尘、沙灰的恶劣施工环境。还可克服因路面增高而不能重复插入的困难。密封性能好，杜绝雨污水渗漏、泄漏，以防止地下水污染。 | ||||||
| NO.9 | 09、节约材料 | |||||
| 塑料塑胶检查井由高分子树脂为加工材料替代了红砖水泥，节约了表土资源；建筑小区所用规格缩小，大大节约了检查井埋地所占用的土地空间。 | ||||||
| 传统砖砌井 | VS | 塑料检查井 |
| 现场手工砌作，质量不可控，不能循环利用，污染环境。 | 制作工艺 | 高分子树脂为原料，工厂预制生产，一次注塑成型，质量稳定可控。 |
| 耗费资源、耗费良田、污染环境。 | 节能环保 | 节水、节地、节材、节能、可循环利用，使用寿命长。 |
| 用水泥包裹，刚性连接，易发生不均匀沉降，易渗透。 | 密封性 | 用弹性密封圈柔性承插连接，密封闭密性能良好。 |
| 平均使用寿命3到5年。 | 耐用性 | 不易塌陷，施工安全、使用寿命至少50年。 |
| 流槽导向不清晰，水泥抹面粗糙，排水能力差。 | 排水能力 | 井座内壁光滑，摩擦系数小，排水能力高。 |
| 人工砌砖，受气候条件影响工期。 | 施工效率 | 塑料检查井成品组装而成，不受气候影响，施工快捷。 |
| 以10个检查井为例 人工数：2人 耗时数：10天 直接材料费：高。 | 综合成本 | 人工数：2人 耗时数：半天 直接材料费：低。 |
| 塑料检查井与砖砌井的性能及价格比较 | ||||
| 项目 | 塑料检查井 | 传统砖砌井 | 说明 | |
| 工程性能 | 施工条件 | 不受任何气候、环境影响 | 受气候影响：（如下雨、高温、严寒） | 塑料检查井全天可施工 |
| 施工速度 | 到少20个/天 | 1个/天 | 砖砌井施工受天气制约 | |
| 安全性 | 好，无需下井疏通，避免作业人员沼气中毒 | 每年都有因作业人员下井疏通引起事故（沼气中毒） | 塑料检查井疏通方式采用国际流行的专用清通工具，自推进水枪等 | |
| 材料性能 | 耐腐蚀 | 不耐腐蚀 | 塑料检查井材质本身就具胡耐腐蚀性 | |
| 密封性 | 好，100%无渗漏、泄露 | 不耐腐性 | 塑料检查井与管道柔性连接密封性好 | |
| 连接方式 | 柔性连接，抗沉降 | 刚性连接，易脱落渗漏 | 减少雨水渗入污水处理费59200万元/年（按1%计算） | |
| 排水能力 | 好（内壁光滑导向流槽） | 差水泥粉刷阻力大 | 塑料检查井排污力是砖砌井的3倍，可减少设计痛径 | |
| 维护清通 | 无需维护，清通简单 | 不定期维护，清通复杂，经常堵塞 | 砖砌井井内需清理杂砖杂物 | |
| 使用寿命 | 至少50年 | 3-5年 | 新型塑料本身材料寿命>50年 | |
| 作业面积 | 占地面积小 | 占地面积大 | 塑料井排管更紧凑，节省开挖费用。在狭小空间处更具有优越性 | |
| 按十个检查吉计算（经济性能） | 人工数 | 2人 | 2人 | 做10个井可至少节省19个工人 |
| 耗时数 | 半天 | 10天 | 做10个井可至少节省时间9天 | |
| 直接材料费 | 低 | 高 | 井越深，塑料井性价比越明显 | |
| 人工费用（350元/天） | 350元 | 7000元 | 人工费用多出6650元 | |
| 综合使用成本 | 低 | 高 | 节约大量的人工、时间 | |
| 发展前景 | 资源利用 | 环保节能、节地、节水、节材、可回收利用 | 不可回收，污染环境，浪费资源 | 使用塑料检查井每年节约农田15000亩，节约煤炭85万吨 |
| 发展趋势 | 国家重点推广新型节能环保建材产品 | 被禁止使用，退出市场 | 使用塑料检查井符合国家可持续发展战略 | |
| 综合评价 | 塑料检查井安装简便，施工快速高效；传统的砖砌井、预制井施工进度缓慢、排水性能差、造价高、使用寿命短 | |||
| 专业市政排水供应商 | |||||
| 农改水行业痛点： | 房建行业痛点： | ||||
| 1、农村一般都是分散式排水，各家都有自己的独立排水系统，出水口没有统一规划，标准多样，一般都是采取地沟或者路面直接排入附近沟渠。 | 1、工程量大，施工工期长，对供应单位的物流、仓储的要求高。 | ||||
| 2、生活用水，排水量大。 | 2、标准流程化操作。从图纸测算开始到产品供货到场地，期间流程繁琐。多方配合对时效性的要求很高。 | ||||
| 3、标高不同。不能均匀沉降，导致污水堆积，发生堵塞 | 3、在房企项目工程对产品质量要求管控严格。 | ||||
| 4、易出现疑难杂症，例如管道密封性连接问题等。 | |||||
| 5、管道与检查井密封性连接问题。 | |||||
| 农改水解决方案： | 房建解决方案： | ||||
| 1、高标准规划，采用统一部署、统一招标采购。规划的新的农村排水系统全部采用先进的塑料检查井排水系统。 | 1、针对大房企项目成立专门应对的的工作流程。从图纸测算、技术交底、量化生产、仓储物流、管井配套。一套完整的工作流程应对大房企的战略合作。 | ||||
| 2、塑料检查井排水系统一般都采用标准化的315MM、450MM、630MM、700MM尺寸规格与只对应的各种配件可以任意配型大大提高塑料检查井在排水系统中的适应性。塑料检查井最大的特点之一是能设置光滑的导流槽。表面光滑，流槽导向清晰，排水能力强。 | 2、成立专人项目组。专人专项应对流程化操作。形成完整的标准流流程。 | ||||
| 3、塑料检查井具有内壁光滑，标准化生产，由于采用密封橡胶圈与双壁波纹管相连接密封性强可以实现均匀沉降，使用过程中泄漏概率大大降低。 | 3、井座采用注塑工艺一次成型，注塑成型的产品经其他热塑性工艺强度高，质量稳定可靠。井筒可以选用HDPE缠绕管、PVC轴向中空管、PVC实壁管。 | ||||
| 4、多种现场解决方案。如运用井筒直接配件、不锈钢卡箍、热熔收缩带。解决管井相连问题。 | |||||
| 5、强化内部管控。确保闭水试验合格。解决管井相连问题。 | |||||
| 建筑小区排水用塑料检查井 | |||
| 适用范围： | |||
| 1、塑料检查井适用于建筑小区（居住区、公共建筑区、厂区等）范围内埋地深度大于6MM、不下井操作的塑料排水检查井工程的设计、施工和维护保养。 | |||
| 2、一般土质、软土土质、永久性冰冻土质、季节性冰冻土质、膨胀性土质和湿陷性黄土土质条件下的塑料排水检查井施工。 | |||
| 3、抗震设防度为9度及9度以下的地区。 | |||
| 4、小区井一般车道的地面荷载按汽车总重15t(后轮压5t)；消防车道的地面荷载按汽车总重30t(后轮压6t) | |||
| 构成： | |||
| 1、由井座、井筒、井盖和胶圈等组成。 | |||
| 2、井座采用高分子树脂（PP、PE)为原料，一次注塑成型。 | |||
| 3、井筒采用HDPE井筒专用管。 | |||
| 4、井盖：设置在绿化带可采用塑料复合井盖，人行道、小区道路或市政道路可采用复合材料检查井盖、铸铁检查井井盖、钢纤混凝土井盖。 | |||
| 执行标准： | |||
| 城镇建设行业标准CJ/T233-2016《建筑小区排水用塑料检查井》、中国工程建设标准化协会标准CECS227:2007《建筑小区塑料排水检查井应用技术规程》 | |||
| 国家建筑标准设计图集08SS523《建筑小区塑料排水检查井》 | |||
| 塑料检查井井座根据底部结构，可分为流槽式和沉泥式两类。流槽式井座底部设有光滑的导向流槽水力条件好，有利用迅速的排放雨水污水，避免污物滞留。 沉泥式井座底部设有沉泥室，高度一般为300MM（井径<315MM)和300MM井径>315MM）常用于雨水管道系统。在雨水通过时泥沙沉淀于井底。 | |||
| 井筒 | 管径 | 与井筒匹配的马鞍接直径 | 备注 |
| 200 | 160B/150A | 75B 110B | B:公称尺寸为外径系列 A:公称尺寸为内径系列 根据国家行业标准建筑小区CJ/T233-2016的规定井筒为外径系列标准规格为： 200B、315B 450B、630B |
| 315 | 160B/150A 200B/200A 250B/225A | 75B 110B 160B 200B 150A 200A | |
| 450/500 | 200B/200A 250B/225A 315B/300A 400B/400A | 110B 160B 200B 250B 150A 200A 225A | |
| 630/700 | 200B/200A 250B/225A 315B/300A 400B/400A 500B/500A 630B/600A | 110B 160B 200B 250B 315B 150A 200A 225A 300A 400A | |
| 市政排水用塑料检查井 | |||
| 适用范围： | |||
| 市政排水用塑料检查井CJ/T326-2010适用于市政道路、公共建筑区、居住区、厂区等范围内埋地深度不大于7M，可下井操作的塑料排水检查井工程的设计、施工和维护保养。 | |||
| 构成： | |||
| 1、地虎市政排水用塑料检查井由井筒、偏置收口、井座组成，如埋深超过偏置收口高度时应增加井筒方式满足埋深度要求。 | |||
| 2、检查井井筒采用HDPE中空壁缠绕管 | |||
| 3、检查井井盖可使用铸铁检查井井盖、复合材料检查井井盖、钢筋混凝土检查井井盖。 | |||
| 执行标准： | |||
| 城镇建设行业标准CJ/T326-2010《市政排水用塑料检查井》按相关市政道路标准和排水规范。 | |||
| 井筒 | 管径 | 与井筒匹配的马鞍接直径 | 备注 |
| 630 | 315B/300A 400B/400A 500B/500A 630B/600A | 110B 160B 200B 250B 315B 150A 200A 225A 300A | B:公称尺寸为外径系列 A:公称尺寸为内径系列 《市政排水用塑料检查井》CJ/T326-2010的规定井筒为内径系列标准规格为： 600A/700A 1000A/1200A |
| 700 | 315B/300A 400B/400A 500B/500A 630B/600A | 110B 160B 200B 250B 315B 150A 200A 225A 300A | |
| 1000 | 315B/300A 400B/400A 500B/500A 600A 700A 800A | 110B 160B 200B 250B 315B 400B 150A 200A 225A 300A 400A | |
| 1200/1500 | 800A 1000A | 110B 160B 200B 250B 315B 400B 150A 200A 225A 300A 400A | |
